数码电子雷管简介

发表时间:2018-11-28 来源:齐安爆破 作者:四度网络 (共人浏览) 【字体:

数码电子雷管简介

数码电子雷管已在我国矿山深孔爆破工程、隧道与地下爆破工程、拆除爆破工程、水下爆破工程、城镇复杂环境控制爆破工程进行了应用。实践表明,采用电子雷管可以明显改善破碎块度、增加抛掷距离、减少爆破振动,有效地降低爆破单耗,减少钻孔数量。而且使用电子雷管,避免了出现大量地面传爆雷管,提高了爆破作业的安全性,简化了起爆网络施工操作。可以说,电子雷管在提高炸药能量利用率,提高工程爆破的综合效益方面具有很大潜力。特别地,数码电子雷管特别适用于逐孔精准毫秒延期爆破、毫秒延时干扰减振爆破、大规模无地面雷管毫秒延期爆破、恶劣环境高可靠性爆破、高安保要求爆破、精细爆破等高技术爆破。
1. 数码电子雷管发展趋势
数码电子雷管及其起爆系统,推动了爆破技术水平革新,在复杂的爆破环境下,改善了爆破效果,电子雷管起爆系统和控制软件降低了数码电子雷管布网时间、操作过程安全可靠、简单明了、提高了工作效率。工程实践应用表明,雷管延期时间精确可靠和起爆系统高安全性、高可靠性是实现大爆破成功关键因素和基本保证,用电子雷管替代非电雷管将成为爆破技术发展的趋势。
数码电子雷管还具有传统雷管没有的安全性和信息化功能,能实现清晰的、即时的雷管流向管控功能。非正常授权的雷管只要是起爆的地点、时间、操作者有一个不对就不能起爆,同时起爆系统将向管理部门上报这一异常情况,对社会安全和爆破作业单位的内部管理极为有利。

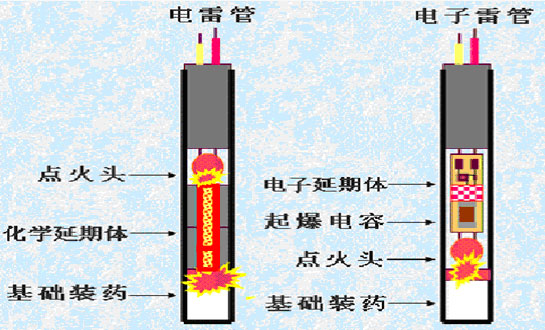

2. 与传统雷管区别图

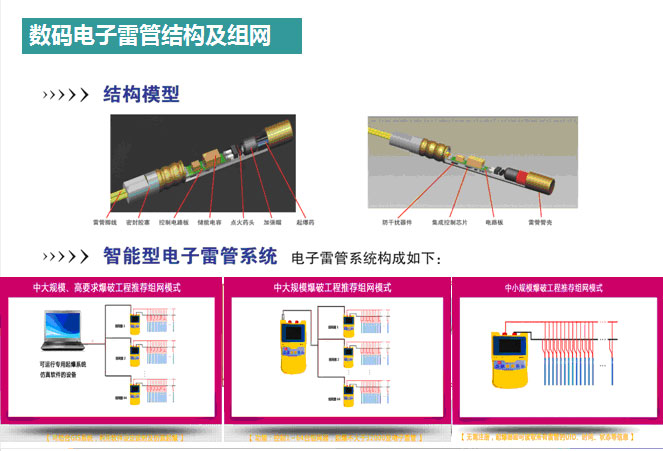

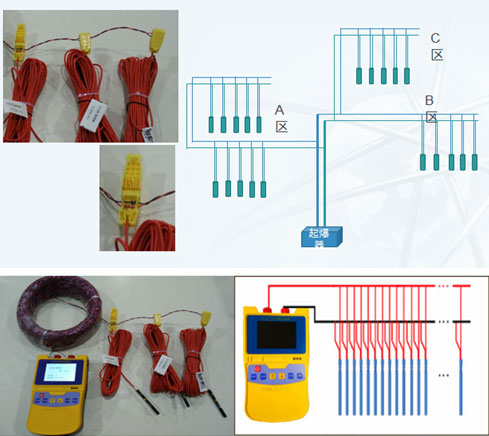

3. 数码电子雷管结构及组网

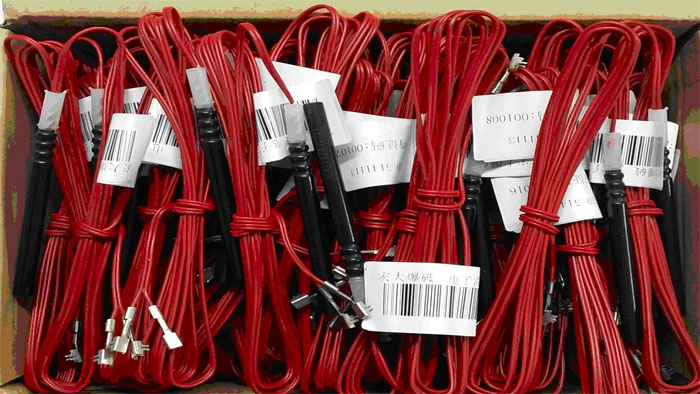

3.1. 脚线加工处理



3.2. 塑料塞、电子点火器对接产品

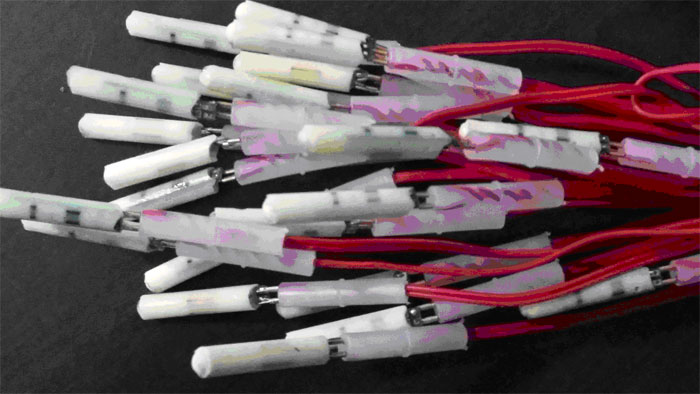

3.3. 雷心系列--工业电子雷管

4. 数码电子雷管使用优点
4.1.减少安全事故 :强大的抗交直流电、抗静电、抗干扰能力;
4.2.延期时间精确、不受段别影响 :延时值设定单位:1ms;设定时间范围:0~2000(或20000)ms;延时精度:延时时间≤150ms误差1ms;延时时间>150ms误差±0.2%;
4.3.可大规模组网:单个起爆器可一次组网500发电子雷管;最大可连接32台起爆器,组网16000发电子雷管。
4.4.实现在线检测:电子雷管可双向通信,实现在线检测,可随时了解组网情况,有效保证爆破质量。
4.5.实现流向管控:电子雷管使用的专用起爆设备带有物联网功能,含北斗定位、远程通信等模块,实现电子雷管销售、流通和爆破监管全过程动态生命周期的实时监控。

5.安全性、可靠性、实用性介绍•安全性
5.1.采用IO状态锁定技术系统安全:起爆系统在未发送起爆指令前,因死机或其他原因造成的IO输出异常不起爆,确保整个系统安全。
5.2.采用CAN总线技术保证网络安全运行:采用CAN总线技术对程序功能进行设定,检测起爆器与雷管之间的通道信号是否存在异常,雷管响应状态等,实时监控多个起爆网络支线的电子雷管起爆网络,当网络上有异常时,网络能及时发现并拒绝起爆指令,确保系统在任何状态下都不会发生误动作。
5.3.采用非上电的条码扫描时间置入方式保证人员安全:延期时间写入采用条码扫描时间置入方式,无需在爆破现场对装孔的雷管进行上电设置,最大限度保证操作人员安全。
6.安全性、可靠性、实用性介绍•实用性
6.1.独有的创新技术让电子雷操作方便:采用智能数字化地址识别双向通信技术,系统忽需提前注册即可读出所有联网的电子雷管参数,实现一键式延期时间设置,简化了电子雷管起爆操作程度,普通爆破员即可胜任。
6.2.便利的仓储和物流管理:数码电子雷管延期时间宽泛(0-20000ms),可覆盖普通延期雷管产品全段别系列毫秒、半秒、秒延期电雷管78个品种、非电延期雷管产品117个品种,极大减少了产品品种,降低仓储和物流管理难度及费用。
7. 数码电子雷管使用

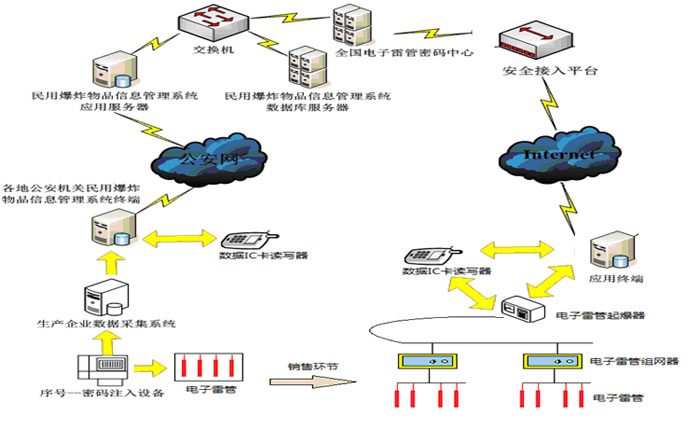

7.1. 物联网监控流程图

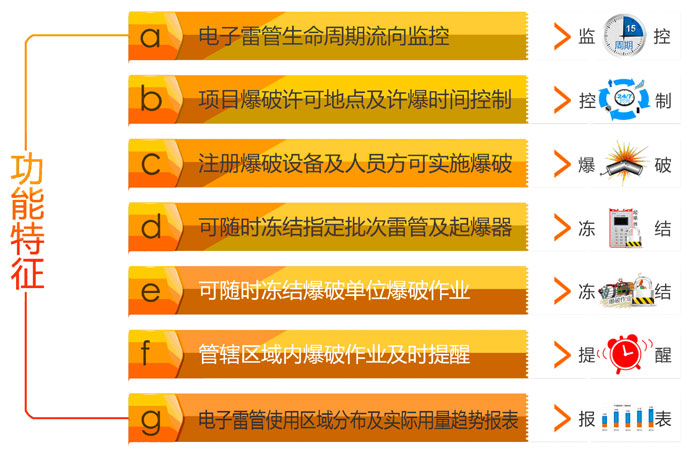

7.2. 电子雷管流向管控技术

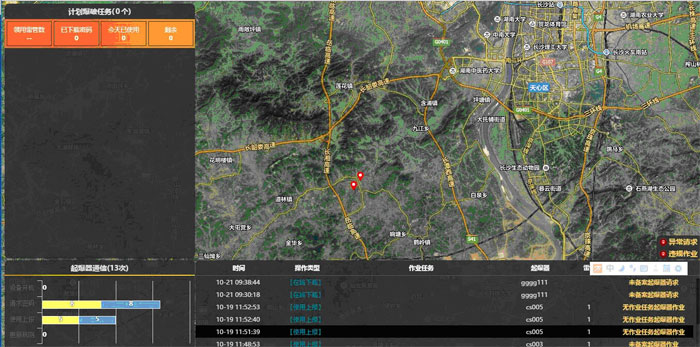

7.3. 数字化流向信息监控

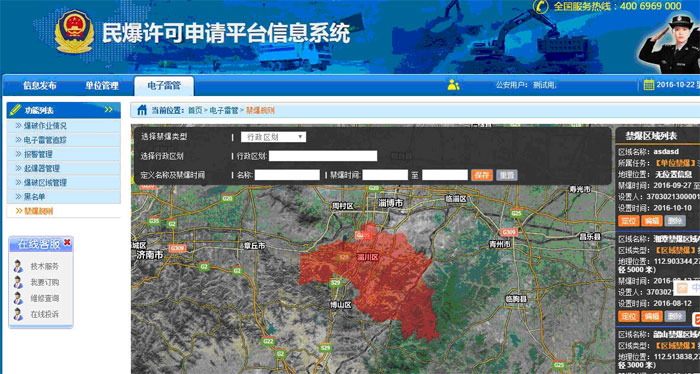

7.4. 禁爆区域设备

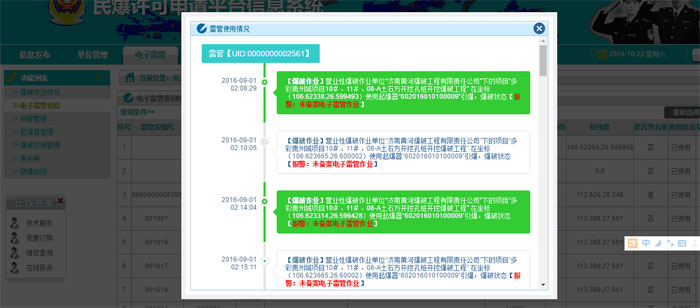

7.5. 雷管流向查询

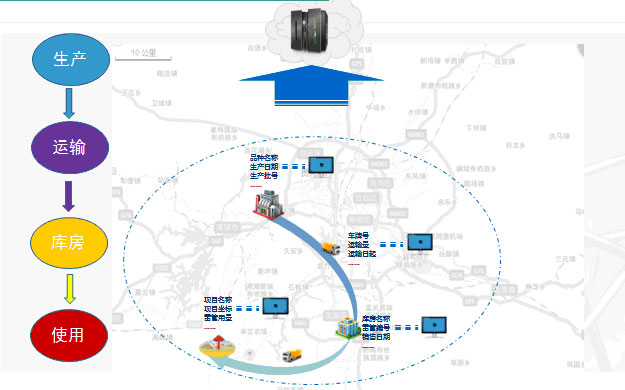

7.6. 数字化的流向监控—路径图

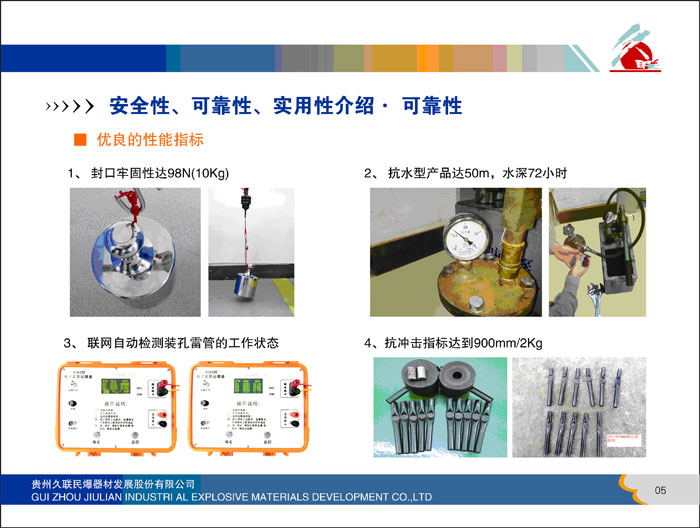

7.7.安全性、可靠性、实用性

7.8. 使用数码电子雷管的经济性
a.组网能力强可一次完成大规模爆破,采用快速连接线夹,网络连接方便快捷,加快工程进度,为爆破施工节约大量宝贵时间及人力、物力。
b.延期精度高,通过合理的爆破设计,可减少5%~15%炸药使用量,提高炸药使用效率,降低爆破成本。
c.有效降低振动,减少对周边生产设备及设施、房屋的破坏,减少不必要的爆破造成的赔偿。
d.减少矿石大块率;减少铲装运输成本;后期加工方便,节约耗电,提高综合效益。
7.9. 数码电子雷管爆破优势对比

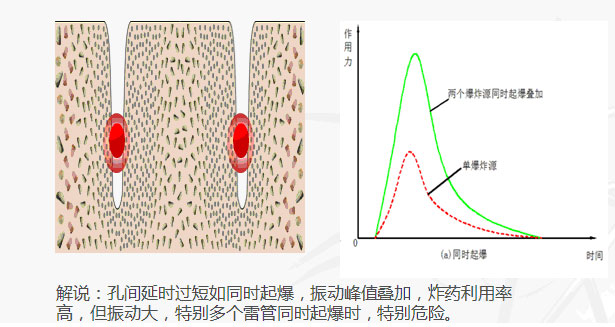

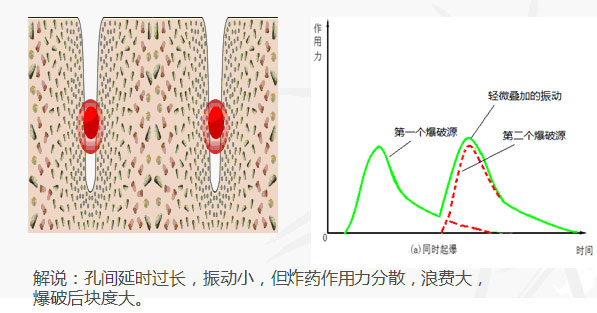

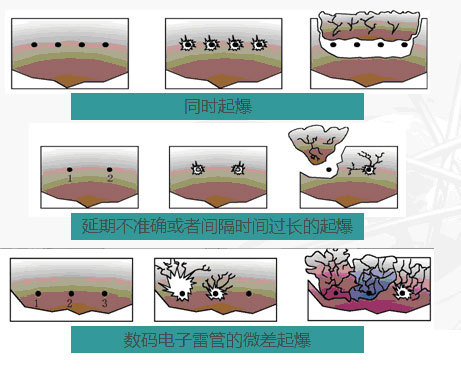

(1)瞬时雷管双孔爆破源图示

(2)跳段使用雷管双孔爆破源图示

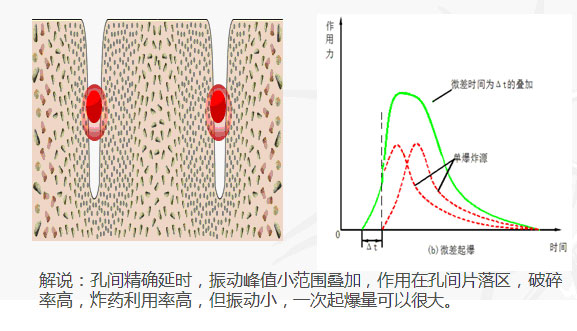

(3)使用电子雷管双孔爆破源图示

(4)数码雷管爆破技术优势结论:
a.现实爆破中,往往是多个雷管同时作用,由于普通电延时或导爆管延时雷管均由内部药剂燃烧延时,经常会在同一次爆破中局部出同时爆破和延时过长的间断爆破,导致不能完全实现爆破设计方案,为保证爆破效果,施工单位必须保证每孔装炸药的量要足够。

b. 使用电子雷管,能实现每孔的精确延时(尤其是贵州久联电子雷管,延时精度较高),能保证爆破的块度大小,爆破效果可预测,不需要为保证块度小而过多装炸药,经测试,相同块度大小的要求下矿山爆破中可节约5-15%的炸药,同时一次爆破量是传统产品的3倍以上,还提高了效率,减少工期,节约了爆破附加成本。

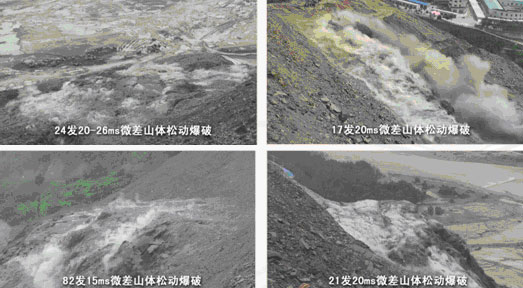

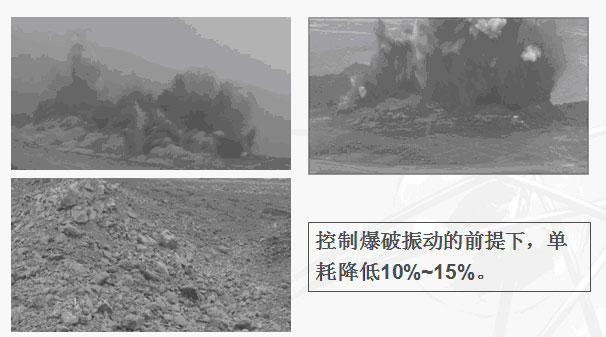

(5) 爆破效果对比图

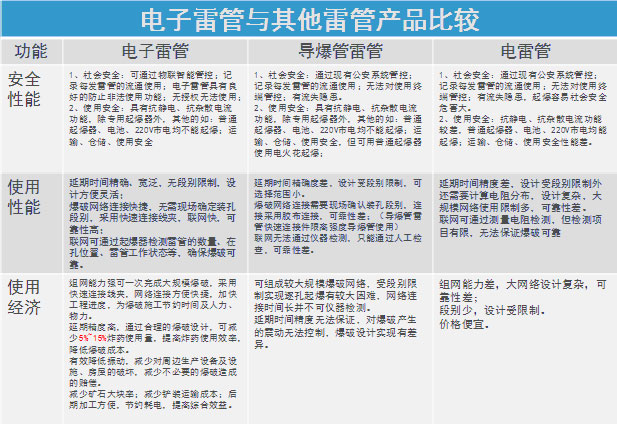

(6) 电子雷管与其他雷管产品比较

8. 工程应用

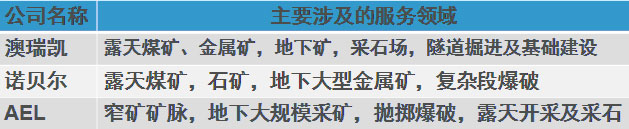

1)国外电子雷管主要服务领域

2)国内电子雷管主要应用方向
隆芯1号数码雷管的推广始于2009年3月,工程类型主要涵盖隧道掘进、围堰拆除、露天中深孔爆破三个方面,突出特点为组网安全可靠、降震效果显著、施工效率明显提高。


a. 大中坝回填工程

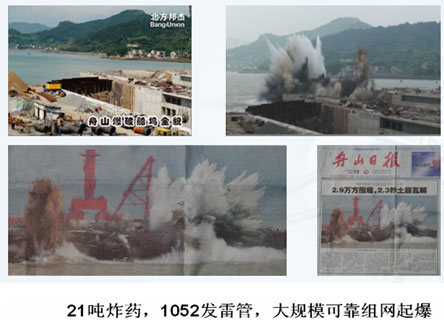

b. 浙江舟山船坞围岩拆除工程

c. 江西德兴铜矿

d. 钱塘江饮水入城工程

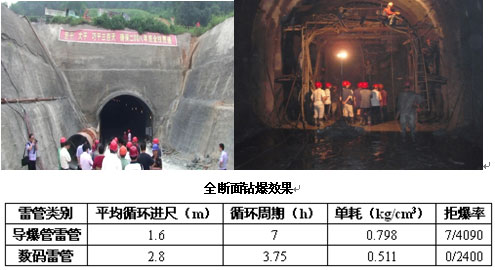

全断面钻爆效果

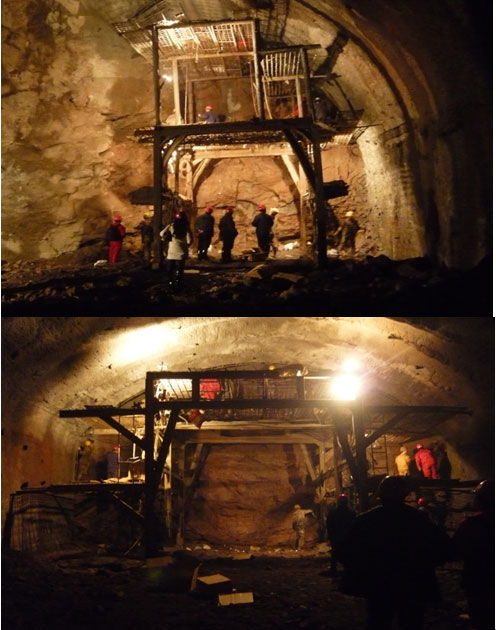

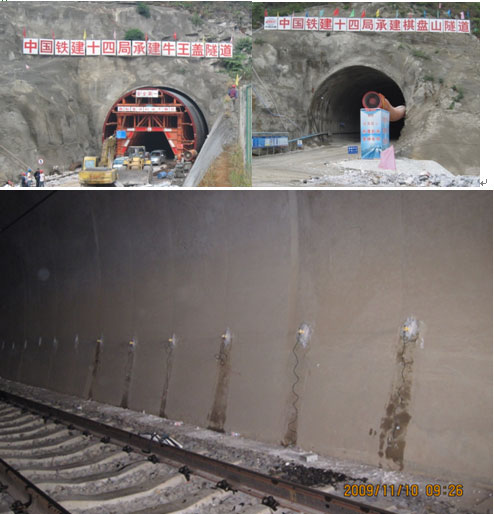

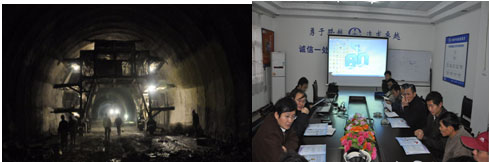

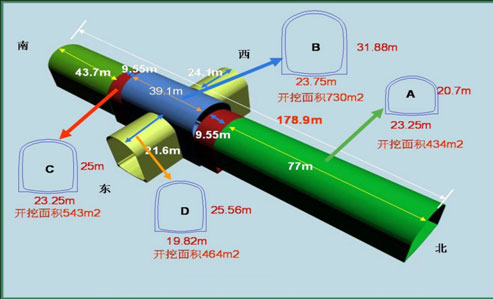

e. 贵广线高铁隧道

f. 重庆地下轨道交通 工程(中建八局)

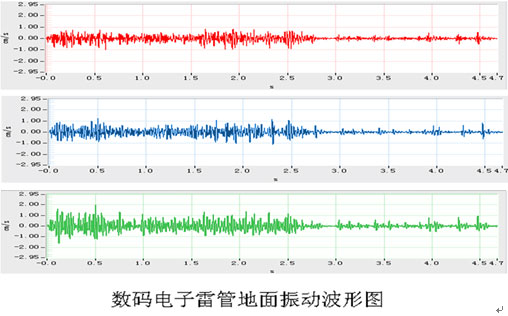

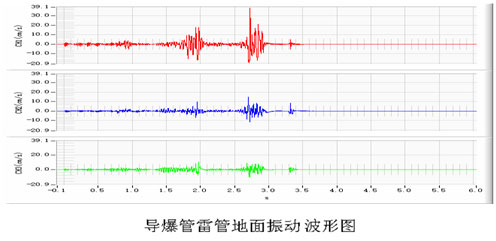

降震效果:测点振速降低70%(降低到原来的30%),使得微差爆破的干扰减振技术措施得以真正的实现。
施工效率:采用全断面的爆破方式进行掘进开挖,从装药开始至起爆结束只需耗时60至70分钟。相对于使用导爆管雷管的分部开挖(单断面4次钻爆耗时200至240分钟)施工效率提高三倍。
g. 渝利铁Ⅳ标长洪岭隧道 (隧道局)

降震效果:将爆破振动从应用导爆管雷管两次爆破时的1.5~2.2厘米/秒降低到使用电子雷管全断面爆破时的0.7~1.0厘米/秒;
施工效率:采用全断面的爆破方式进行掘进开挖,一次性爆破,解决了两次开挖起爆,效率提高1倍。
在隧道中的应用优势
① 组网安全可靠。在线检测、抗外电性能。
② 采用微差爆破干扰减振技术,可使每次爆破最大振速降低70%(降低到原来的30%)。
③ 采用全断面的爆破方式进行掘进开挖,较使用导爆管雷管的分部开挖施工效率提高数倍,方便后续喷锚、支护、铲装运,从而降低综合成本,提高综合效益。
④ 为爆破安全降振工程预算提供依据,可切实监督、控制爆破工程款的有效使用。

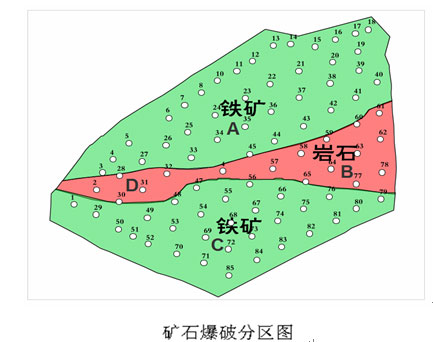

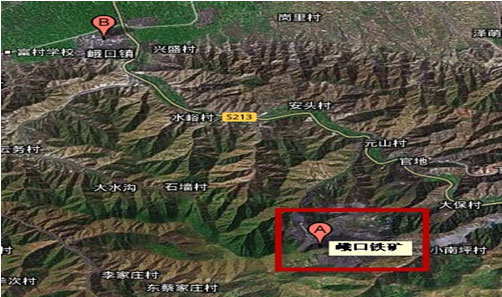

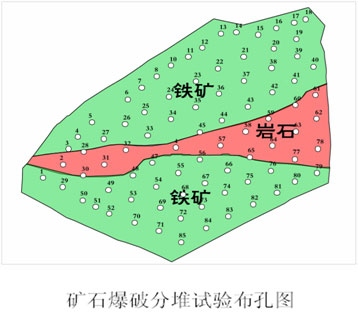

g. 峨口铁矿进行矿岩分离 爆破的研究爆破试验
     2010年6月,太钢峨口铁矿应用隆芯1号数码电子雷管进行了生产爆破试验。矿场希望通过先进设备的引进提高矿区的综合效益,使整个矿区的生产迈向一个新台阶。

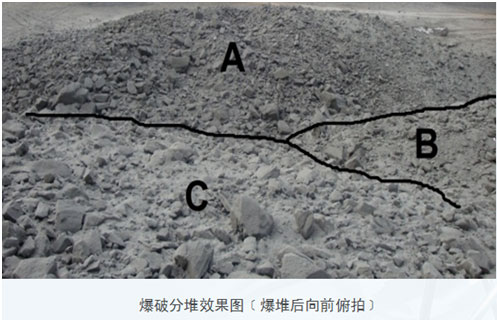

北方邦杰在试验过程中提供了全程技术服务。在矿区内一个特殊工作面上,通过合理的设计起爆延期,使爆后岩石和矿石分别堆积,成功实现了矿岩分离爆破。

爆区特点:
• 岩石带被前后夹持在矿石
遇到的问题:
• 整体松动会使中部的矿石和岩石混合
• 多起爆点分区起爆,固定延期雷管难以实现
• 大网络条件下,雷管精度无法保证准确的起爆顺序
• 盲炮问题无法有效解决

爆区特点:
• 岩石带被前后夹持在矿石
遇到的问题:
• 整体松动会使中部的矿石和岩石混合
• 多起爆点分区起爆,固定延期雷管难以实现
• 大网络条件下,雷管精度无法保证准确的起爆顺序
• 盲炮问题无法有效解决

9.安全性:
数码电子雷管是将普通瞬发电雷管与电子控制线路相结合,集密码控制、精确延时,专用起爆为一体,三重密码(爆破员、雷管、起爆器密码)对应才能起爆。一旦发生丢失、被盗、没有密码起爆不了,传统方法的起爆器、220V电源都无法使其起爆,可最大限度减少民爆物品被不法分子利用危害社会的可能性,能进一步加强危险品管理,提高危险品流通、使用环节安全水平,是未来民爆行业发展的方向。
数码电子雷管的推广应用是保证社会公共安全的需要;是国内反恐需要。
